EMC整改措施综合起来有三大手段：屏蔽、滤波、接地。这三大手段看似简单，但如果要运用的好却需要长期实践。现跟大家分享我们在长期实践过程中得到的一些整改经验：

下图为一款威盛方案MID辐射测试数据图：

（ 测试条件：测试频段30MHz-1GHz，模式：摄像头录像模式，限值：EN55022 CLASS B，3M电波暗室）

分析：测试数据单支较多，多为24M倍频，辐射超出限值将近20db。

整改后的测试数据：

分析：24M倍频均有大幅度下降，整体辐射下降15-20db，且高频数据较为平滑。

具体整改措施如下：

整改措施一：

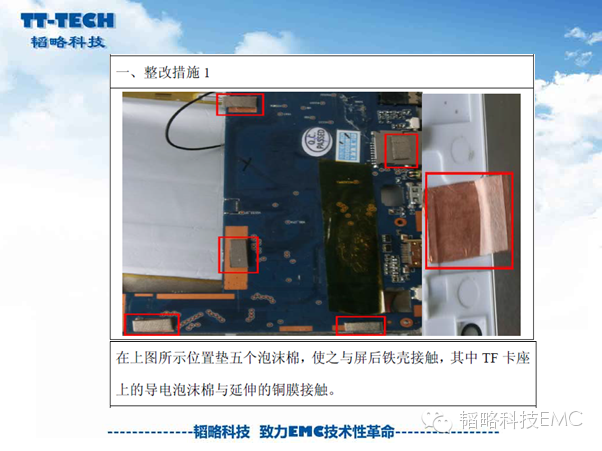

如图红圈位置垫导电泡棉，使之与屏幕后铁壳良好接触。

整改措施二：

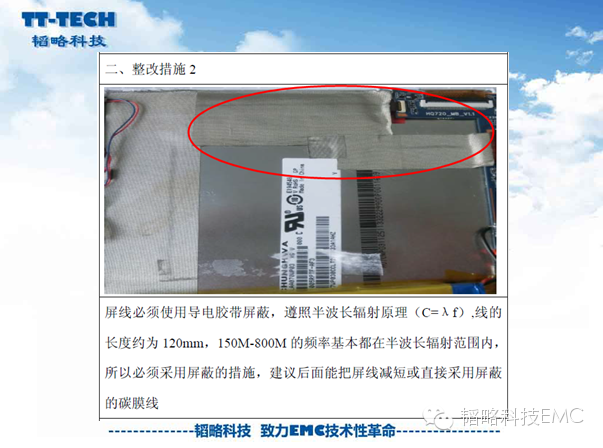

屏幕排线长度约为120mm，遵照半波长辐射原理（C=λf），150M-800M的频率基本都在半波长辐射范围内，因此屏排线须要采用屏蔽措施。

整改措施三：

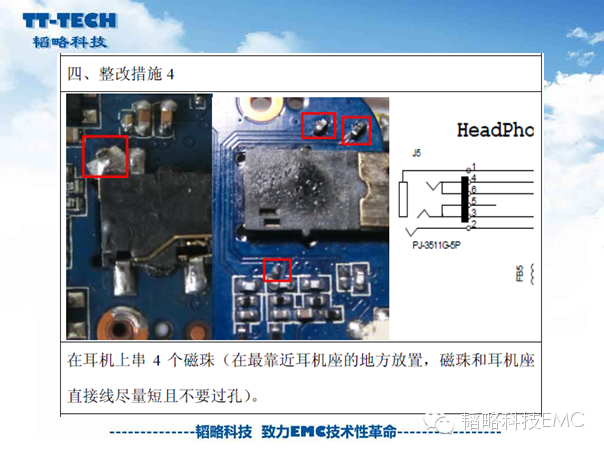

由于天线效应，接上耳机后辐射超标严重，于是需对耳机端口滤波，在耳机左声道、右声道、

检测脚及DGND处串接磁珠进行滤波（需注意：磁珠应在靠近耳机座的地方放置，耳机走线尽量不打过孔。）

整改措施四（关键）：

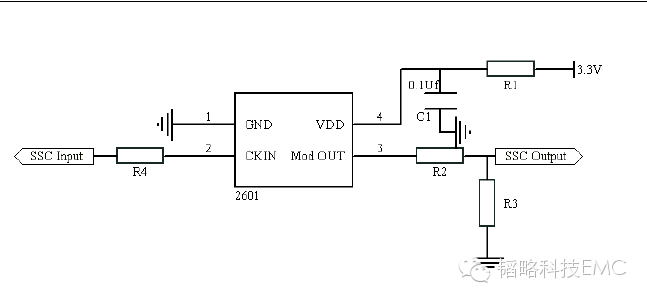

SSDCP2601AF应用电路图

超标频点多为24M倍频，通过分析并经多次验证发现辐射源头为摄像头时钟MCKL（24M）。将MCLK线上原先串联的电阻改为展频IC（型号：SSDCP2601AF）,通过对24M时钟频率做轻微调制，以分散时钟频谱能量，从而降低非期待的峰值达到抑制EMI的效果。

上诉整改措施后，辐射测试有将近20db的改善，产品通过测试顺利出口国外销售。

希望以上整改经验能对大家有所帮助，谢谢！
